ICOM 艾可慕 IC-R8600接收机中文全译说明书收藏

浏览次数:1669人浏览 下载次数:3所需积分:100 对讲机资源站收费说明
  • 更新时间:2020.09.08 语言版本:
  • 文件格式:pdf 文件大小:8.12M
  • 安装环境: 版本:
  • 标签:ICOM 艾可慕 接收机 短波接收 固定电台
  • 适用机型:
    北京易达瑞康通讯科技有限公司是艾可慕品牌在中国的一级代理商,专业销售数字对讲机,接收机等通讯设备。

资源说明

ICOM 艾可慕

 IC-R8600接收机

中文(全译)说明书

 icom 艾可慕 IC-R8600中文说明 电台接收机

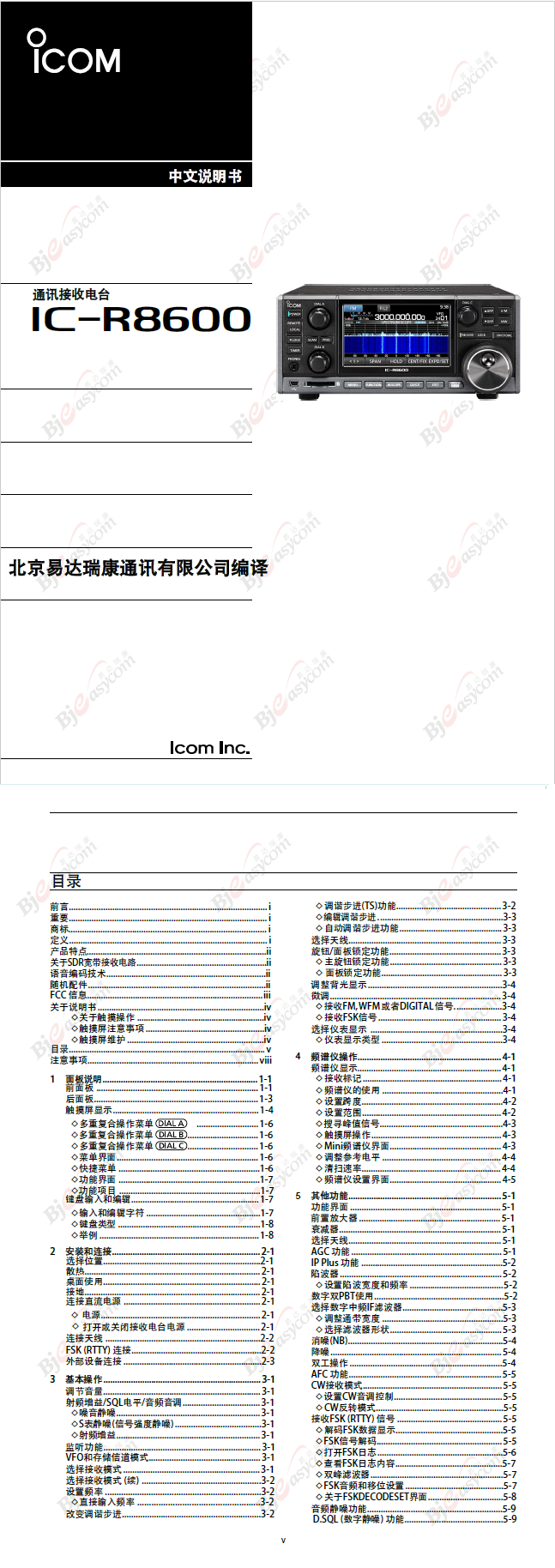

ICOM 艾可慕 IC-R8600接收机中文全译说明书

基本操作,调节音量,射频增益/SQL电平/音频音调.监听功能,VFO和存储信息信道模式,选择接收模式,设置频率,改变调谐步进步.

0KHz3GHz的超宽带覆盖

IC-R8600具有各种数字信号解码,包括P25 (Phase 1), NXDN™, dPMR™, D-STAR, 日式DCR (Digital Convenience Radio)。以及传统的模拟信号接收,如USBLSBFSKCWAMs-am(同步AM),FMWFM模式,覆盖范围可以以1Hz的步进在10KHz3GHz之间进行步进选择。

 RSSI指示(接收信号强度指示)

IC-R8600可以显示信号强度,其显示的单位有:dBμ, dBμ (emf) 和dBm,具有高精度±3dB(0.5–1100mhz之间),可用于测量信号强度水平。

FPGA软件解调

IC-F8600利用FPGA(可编程门电路)和DSP处理单元,对接收信号进行解处理,直接把高频信号转换成频率VHF/UHF信号,进行A/D转换,再传输到FPGA处理,DSP进行优化。使用122.88MHz的采样频率对信号就行接收和高质量还原。

高性能的接收系统

IC-R8600在高频段有11RF带通滤波器,在VHF/UHF13个带通滤波器。只能通过设定的信号,而超出范围的强干扰信号都会阻止掉。同时本机在14.1MHz可以提供+30 dBmIP3105db动态范围。IP3144MHz+10dBm,在440MHz0dBm

 高容量的信道存储

IC-R8600有多达2000个常规频道,可以分成100组,除了常规信道之外,本机最多可以设置100个扫描跳过信道和50对程序扫描边缘信道。可以对扫描的信号进行自动存储(最大200信道)。这些信道也可以通过PC软件编程修改设置。

 各种扫描功能

IC-R8600有多种扫描功能,其扫描速率是每秒可以扫100个信道。

编程扫描/精准编程扫描

F扫描/F精准扫描

优先扫描

信道扫描

选择性信道扫描

自动存储扫描

实时频谱功能

IC-R8600具有高分辨率实时频谱功能,每秒30帧(近似值)扫描速度,±2.5mhz范围跨度(显示范围)和动态范围110db(在±2.5khz跨度)。频谱可以在随时间变化发现微弱的信号,请选择好频率范围,

 快速,流畅,直观的操作方式

为了有效获取预期的信号,IC-R8600给您提供了快速,准确的操作界面体验。4.3英寸大的彩色显示屏,具有触摸屏功能,用于收集运行信息。通过点击屏幕上的指示和图标,设置菜单将弹出,参数可以很容易地调整。当ABC多功能控制旋钮被按下时,显示器上的各种功能,如扫描速度、射频增益、音频音调、显示背光或其他菜单就会弹出。

SD卡录音功能

接收机可以将接收到的音频以波形的方式记录到SD卡上面,录制的音频可以在电脑或者接收机上面播放。32G的卡可以录音长达270个小时。另外屏幕捕捉功能可以记录到SD卡上面。

 通过IP网络或者USB电缆实现远程控制功能

通过选件RS-R8600,电脑可IP网络或者USB电缆,使用控制软件对接收机进行控制。


以上是IC-R8600通讯接收机说明书的部分说明,如需查看请回到上方下载。
