IC-F7610 短波电台先进的数字直采系统

行业前瞻 2020.11.23 860人浏览过

一简介

IC-7610采用射频直接采样系统,从天线到AF输出的主、副波段有2个完全独立且完全相同的接收器电路。射频信号直接转换为数字数据,并在现场可编程门阵列(FPGA)中使用IcomSDR技术标准进行处理。

射频信号被发送到A/D转换器,产生数字信号,然后由FPGA处理,根据接收模式还原为模拟音频信号,这是一项领先的技术,标志着业余无线电技术的一个新纪元。

在直接采样系统中,一般的超外差系统没有使用本振或混频器电路。这使得接收到的信号在放大阶段失真较小,从而产生更高的品质响应接收信号。

在发射电路中,由于发射信号是由FPGA产生的,与发射的类型无关,所以得到了一个纯的高C/N比的发射信号。

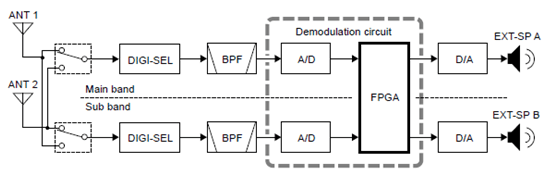

 二 接收部分电路框图



 与传统处理电路相比,没有本振和混频部分,为减小失真和提升信噪比提供了条件。
