短波车载自动天调AH-760安装要略

行业前瞻 2020.11.30 1517人浏览过

  简介

AH-760自动天调是IC-F8101短波电台适配的车载短波天线和自动频率调谐系统,在合适的车型和恰当稳固安装后能最大发挥天线和短波电台在短波范围的工作性能,否则会严重影响适配性能,影响应有的性能,甚至损坏电台。

重要提醒!

天线是任何通信系统中的关键部件,承担着把电信号转化为无线信号的作用。正确的安装是实现天线系统性能和收发机性能最大化的重要因素。我们建议AH-760高频自动调谐天线的安装只能由了解无线电知识的合格技术人员进行。

  天线及配件

AH-760内有1.54m天线鞭;减震簧,天调及安装一体部分和三根电缆(50欧同轴电缆、控制电缆和电源适配器电缆)。




实战经验: 如上图,汽车电平输出的12V直流连接线输出端一定要先连接所配的电缆组件,用电缆组件上的电源插头插入主机电源插头,否则天调不能工作。



  安装要点

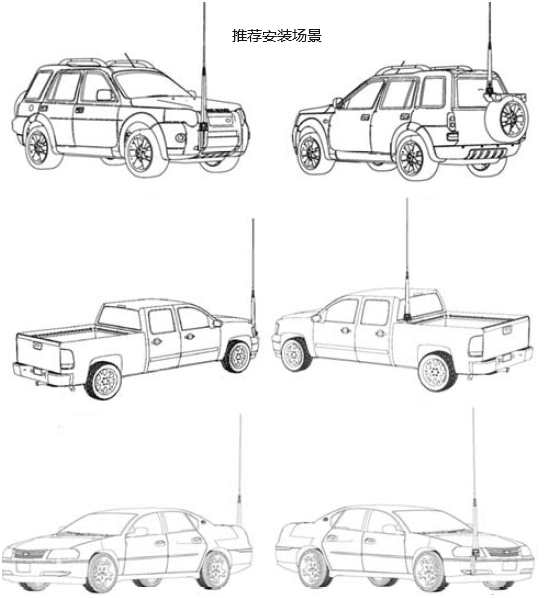

为天线板选择或制做一个坚固的金属支架,厚度约为810 mm0.310.39 in.),并将其焊接或用螺栓牢固地固定在车辆底盘或其他坚固结构上。为了获得最大的辐射效果,请将天线尽可能放高。为了人身安全,尽可能将天线安装在方向盘的前面和对面。请参阅随天调包装箱内的图示说明注意避免不当安装场景。确保天线周围留有足够的间隙,以便任何天线弯曲都不会损坏车辆-请记住,主总成可以弯曲16厘米(0.63英寸),而不会造成损坏。确保天线总成上部2/3距离车辆的垂直和水平金属面板尽可能远。使用天线水平标记作为参考。将天线安装在支架板上,支架板上有一个用于M16×2 mmM0.63×0.08 in)螺纹安装螺柱的17 mm0.67 in)孔。

 重点注意

 1 射频接地:

天线必须连接到有效且稳定的射频接地点-车辆底盘。此外,还建议将车身板也粘合到车辆底盘上。在用螺栓连接安装螺柱和接地端接线端之前,确保所有接触点无油漆,并磨成光亮的表面,并用导电油脂进行防锈保护。

 2 布线:

天线底座上设有接地带,以确保与车辆金属件可靠连接。尽可能将接地端连接到底盘框架和座舱金属件上。避免将天线射频电缆与发动机点火电缆线路连接在一起。在安装收发器的整个高频系统中使用接地端子。将(B+B-)粗电线从车辆蓄电池直接连接到电源组件位置。请勿将车辆底盘当B-线使用,请参阅典型的正确安装布线图。

 3 不用时维护

        当不使用天线时,可拧掉天线鞭保存。用时要定期检查所有螺栓接头和电缆/连接器连接完好。
