关于IC—F8101背负短波电台自动调谐电台频率选择及应用要点

行业前瞻 2020.11.10 1034人浏览过

  背负短波电台应用

 短波电台是一种出现较早的远距离通讯设备,根据其较低的频率范围和电波传播具有地波和天波的特点,由于地波的地面介电参数各地不一致和天波利用电离层反射的不稳定性,使其实现远距离传输需要电台功率,高效天线(宽带三线,对数周期等)和不稳定电离层下频率的恰当配合才能实现,因而短波电台更适应于应急时的临时基本通讯需求,在通讯稳定性上不如超短波通讯稳定性好。

 背负短波电台为解决近距离移动中个体间的通讯而生,由于背负中电台在功率,天线长度2.4m(效率低),接地等条件限制,要配置天调且移动环境复杂的特点,移动中一般都是地波范围内通讯。根据电波传输原理,宜选用地面损耗小,绕射能力强的短波低端频率5.00----12.00MHZ范围通讯最佳。




 二  电台适配天调要点

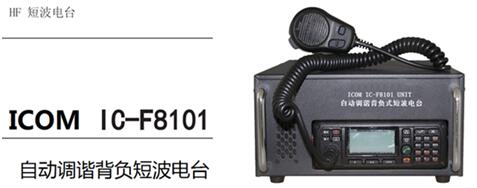

IC-F8101背负短波电台有主机,天调AH-4 2.4m鞭天线和电池部分组成。

天调是一种电感和电容的谐振组合单元,通过消除天线的电抗部分实现系统天馈系统匹配,但电感电容的组合体在某些高频点和带内会和天线形成并联谐振使阻抗无法实现匹配且此时天调涡流大不仅耗电,而且发射效率低下难以实现通讯并有可能涡流过载损坏电台,因此必须规避这些实际中的谐振段,点,不是所用频率都适合背负短波通讯的。

从ICOM原装AH-4天调使用中有如下注意表述 :




就是说在天线一定的情况下,某些半波对应的频率和附近频率是不适合电台完成通讯工作的。由于天线,连接电缆和天调分布参数的共同影响,所以电台在工作中应选择合适的段位和工作频率才行,这也是短波通讯的特点。一般背负电台根据地波要求和天调,天线要求强烈建议选择5.00---12MHz以下频率工作。

我们常见的CODAN 9350自动调谐天线在天线鞭一定的条件下电台都是有合适工作范围的,在其频率选择上也有相关要求,在其说明书中如下描述就是例证。



  高段应用建议

如果用户固定或基地台使用,指定要应用高段如20MHz以上频率通讯,建议甩掉AH-4天调部分,使用效率高的三线宽带天线,其他定频窄带直立天线等,利用外部直流供电和高功率选择以实现更远距离通讯。
