I/Q 信号简单认识及运用

行业前瞻 2020.06.01 1582人浏览过

一  简介

 I/Q是一个载有传输信息的射频信号,在极坐标上可以用振幅和相位来表示,在直角坐标上可以用X和Y的值来表示。但在数字通信系统中,一般X用I来代替,表示同相,而Y用Q来代替,表示90°相位。因此产生了所谓I/Q调制器、I/Q解调器以及QPSK(四相键控)调制/解调器。

二、电子电路中常见的I/Q(I/Q=In-phase/Quadrature同相正交)调制

简单的I/Q调制/解调器是由一个90°分配器、两个混频器和一个0°分配/合成器组成的。

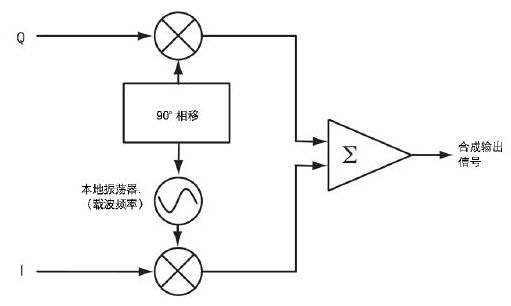

在用作调制器时,输入的数据流分离为独立的I和Q信号,在混频器1#和2#中向上变频。因为两个混频器的本振信号相位相差90°,所以混频器1#和2#的输出是正交的,两个正交信号在0°合成器中矢量合成,形成输出。

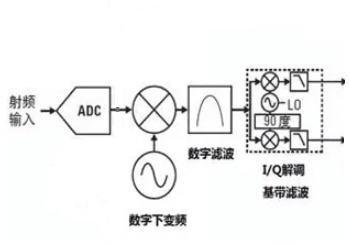

在用作解调器时本振信号从90°分配器的合成端输入,射频信号从0°分配器的合成端输入,在两个混频器中向下变频,输出I/Q信号被解码。
