短波电台天线采购要点

行业前瞻 2021.11.23 171人浏览过

  短波收发系统天线很重要

      大家知道,短波电台天线是把电信号转换为无线电波传输转换器,它的转换效率和方向性都是天线设计优先考虑的问题,在无线通讯系统里,天线被称为千里眼,顺风耳,可见其重要性。

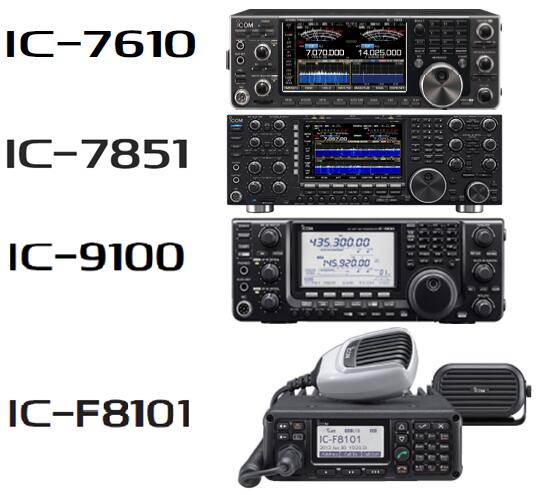

      短波通讯因工作频段频率较低,按照天线理论辐射体必须达到一定电长度才能提高天线辐射效率和天馈系统匹配,起到天线换能器的作用。我们平常见到的固定台基站短波天线都很大,如常见的三线宽带天线展开长度达30m,架设场地要求开阔,平拉架高至少7.5m高,无阻挡才能真正起到短波远距离通讯的效果,下图ICOM高端短波电台常见型号外观。




      在实际使用中,经常需要移动中通讯甚至背负电台步行中通讯,这就限制了天线的长度,阻抗范围和辐射效率,为了解决短波通讯的实际问题,天线调谐器为尽可能缩短天线长度,提高天线匹配性能和功率传输提供了近距离移动中通应用。


  常见短波移动天线

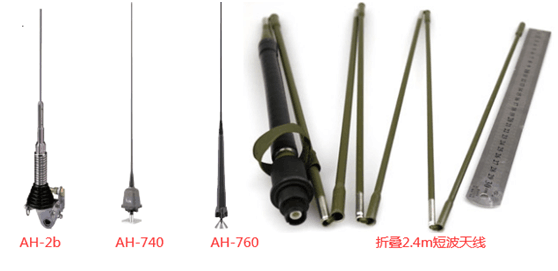

       短波和天调一体化天线ICOM常见型号如AH-2bAH-740AH-760等车载移动天线和2.4m专用背负天线等。它们缩短辐射体到2.4m以下方便移动中使用,同时通过天线调谐器把主机和天馈系统匹配起来,实现移动范围内的动中通要求。




      使用者要理解和知道短波天线电尺寸小,电抗大,带宽窄,设计中每种天调都有匹配范围和工作带宽,不是一个天调就能实现短波段所有频率的可调谐,尤其在和天线并联谐振点附近频率上,实际上可能根本无法实现调谐匹配,就是说短波天线系统有较佳工作频段范围,要结合天馈系统匹配情况选择合适工作频率。

三  采购注意事项

      首先明白应用环境和要达到的目的,采用合适的天线种类和天馈匹配调谐系统。详细了解天调系统的技术说明和安装要求,严格按照说明书要求提供的环境要求安装使用,才能达到理想的使用效果。
