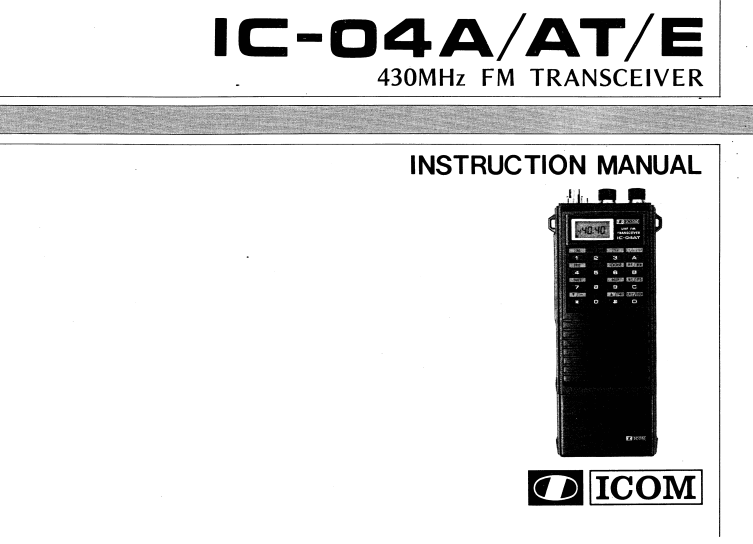

IC-04A_AT_E业余手持对讲机英文说明书
ICOM
艾可慕
收发信机
无线电台
无线接收机

IC-04A_AT_E业余手持对讲机英文说明书:

电台和天线的匹配

天线、馈线、电台三者之间的匹配必须引起高度重视，否则，虽然电台、天线、馈线都选得很好，通信效果还是不好。所谓“匹配”就是要求达到无损耗连接，只有电台、馈线、天线三者保证高频输入输出阻抗一致，才能实现无损耗连接。多数短波电台的输出/输入阻抗为50欧姆，必须选用阻抗为50欧姆的射频电缆与电台匹配。天线的特性阻抗比较高，一般为600欧姆左右，只有宽带天线的特性阻抗稍低一点， 大约200~300欧姆，因此，天线不能直接与射频电缆连接，中间必须加阻抗匹配器(也叫单/双变换器)。阻抗匹配器的输入端阻抗必须与射频电缆的阻抗--致(50欧姆),.输出端阻抗必须与天线的输入阻抗一致(600欧姆或200/300欧姆)。阻抗匹配器的佳安装位置是与天线连为- -体。自动天线调谐器也是匹配天线和电台阻抗用的。自动天调的输入端与电台连接，输出端与单极天线连接。自动天调与偶极天线连接时要根据不同产品而定。有些天调要求加单/双变换器，天调与单/双变换器之间用50欧姆射频电缆相连(芯线接天调输出端，外皮接天调的地端)，单/双变换器的双输出端与天线连接;多数新型天调不用加单/双变换器，用天调的输出端和接地端分别连接偶极天线的两臂，匹配效果更好，而且效率更高。

以上是IC-04A/AT/E业余手持对讲机说明书的部分说明，如需查看请回到上方下载。
